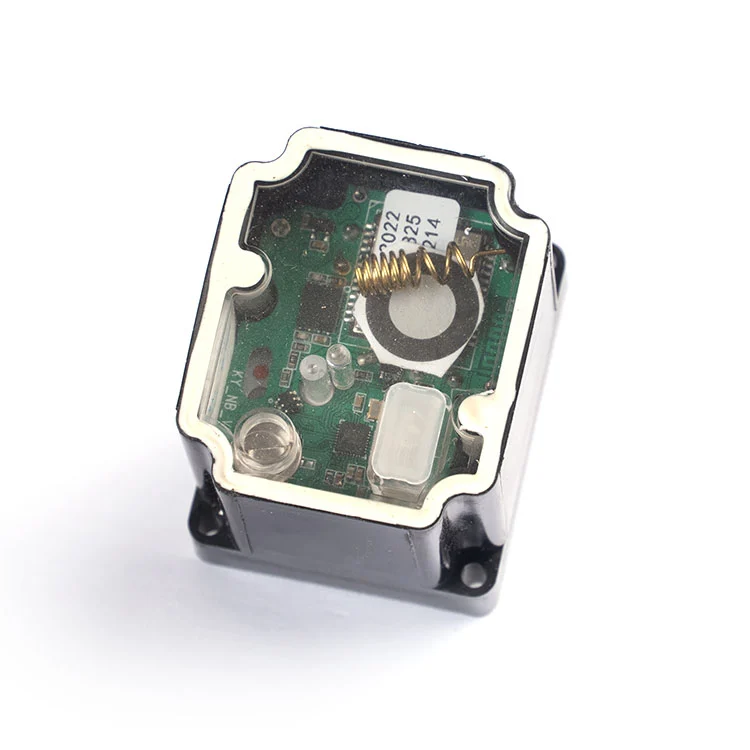

DN15–DN25 స్మార్ట్ వాటర్ మీటర్ల కోసం 3.6V వాటర్ మీటర్ మాడ్యులర్ యాక్యుయేటర్.
3.6V DC · 2.5–5V ఆపరేబుల్ · ద్వంద్వ తగ్గింపు: DN15–DN20కి 2400:1, DN25కి 3700:1 · ≥1.8–2.7 N·m టార్క్ · ≤25 mA ఆపరేటింగ్ కరెంట్ · 450 mA · 10-6 లాక్డ్-రోటర్ ఓపెన్ IP67.
6 వైర్లతో PH-రకం 4P కనెక్టర్ (4 సిగ్నల్ + 2 పవర్). బ్యాటరీతో నడిచే మాడ్యులర్ స్మార్ట్ మీటర్ ప్లాట్‌ఫారమ్‌ల కోసం రూపొందించబడింది.
OEM కేబుల్, కనెక్టర్ మరియు బ్రాండింగ్ అనుకూలీకరణ. కొటేషన్ వద్ద MOQ మరియు లీడ్ టైమ్ నిర్ధారించబడింది.సరిపోలిన కొటేషన్ కోసం మీ మీటర్ ప్లాట్‌ఫారమ్ స్పెసిఫికేషన్‌లను పంపండి.
మీరు స్మార్ట్ వాటర్ మీటర్ ప్లాట్‌ఫారమ్ కోసం మాడ్యులర్ యాక్యుయేటర్‌లను సోర్సింగ్ చేస్తుంటే, ఆమోదం ప్రశ్నలు ఊహించదగినవి: తగ్గింపు నిష్పత్తి వాల్వ్ పరిమాణానికి సరిపోతుందా, పాత వాల్వ్‌పై టార్క్ హోల్డ్ అవుతుందా మరియు కనెక్టర్ మరియు వైర్ డెఫినిషన్ రీవర్క్ లేకుండా మీ మీటర్ బోర్డ్‌తో మ్యాచ్ అవుతుందా? ఈ 3.6V మాడ్యులర్ యాక్యుయేటర్ ఆ మూడు పరిమితుల చుట్టూ నిర్మించబడింది.
కైయే స్మార్ట్ మీటరింగ్‌ను ప్రారంభించినప్పటి నుండి వార్షిక యాక్చుయేటర్ సామర్థ్యంతో వాటర్ మీటర్ యాక్యుయేటర్‌లను తయారు చేసింది.10 మిలియన్ సెట్లుమరియు 30 సంవత్సరాల కంటే ఎక్కువ హార్డ్‌వేర్ మరియు కంట్రోల్-వాల్వ్ ఉత్పత్తి అనుభవం. ఈ మాడ్యులర్ యాక్యుయేటర్ ఆ వాల్యూమ్-నిరూపితమైన ప్లాట్‌ఫారమ్‌లో భాగం-OEM ఇంటిగ్రేషన్, బ్యాచ్ స్థిరత్వం మరియు ఊహించదగిన లీడ్ టైమ్‌ల కోసం రూపొందించబడింది.
దిగువన మీరు ద్వంద్వ-నిష్పత్తి ఎంపిక, పని పారామితులు, వైరింగ్ మరియు కనెక్టర్ లాజిక్, సేకరణ పరిమితులు మరియు నమూనాను ఆమోదించే ముందు మీ ఇంజనీరింగ్ బృందం అడిగే సాంకేతిక ప్రశ్నలను కనుగొంటారు.
చాలా మాడ్యులర్-యాక్చుయేటర్ ఇంటిగ్రేషన్ సమస్యలు మోటారు నుండి రావు. అవి వాల్వ్ పరిమాణం కోసం తప్పు తగ్గింపు నిష్పత్తిని ఎంచుకోవడం, ఊహించిన దాని కంటే వేగంగా బ్యాటరీ ప్యాక్‌ని కరెంట్ డ్రా చేయడం లేదా మీటర్ బోర్డ్‌తో సరిపోలని కనెక్టర్ మరియు వైర్ డెఫినిషన్‌ల నుండి వస్తాయి. ఈ యాక్యుయేటర్ ఆ మూడు వైఫల్య పాయింట్లను నేరుగా పరిష్కరిస్తుంది.
దిగువ పట్టిక ప్రామాణిక మాడ్యులర్ యాక్యుయేటర్ కాన్ఫిగరేషన్‌ను ప్రతిబింబిస్తుంది. మీ మీటర్ ప్లాట్‌ఫారమ్ వేరే వోల్టేజ్, టార్క్ కర్వ్ లేదా కనెక్టర్ కన్వెన్షన్‌లో పనిచేసే చోట, OEM సమీక్ష సమయంలో ఈ పారామితులను అనుకూలీకరించవచ్చు.
| పరామితి | ప్రామాణిక విలువ | సేకరణ గమనిక |
|---|---|---|
| రేట్ చేయబడిన వోల్టేజ్ | 3.6 V DC | మీటర్ బ్యాటరీ ప్యాక్‌తో అనుకూలతను నిర్ధారించండి |
| ఆపరేట్ చేయగల వోల్టేజ్ రేంజ్ | 2.5-5 V DC | పరిధిలో ఉన్న అధిక వోల్టేజ్ ఎక్కువ టార్క్‌ని అందిస్తుంది కానీ జీవితకాలాన్ని తగ్గిస్తుంది |
| ఆపరేటింగ్ కరెంట్ | ≤25 mA | స్టాండ్‌బై మాత్రమే కాకుండా వాల్వ్ ప్రయాణ సమయంలో గరిష్ట కరెంట్ కోసం బడ్జెట్ |
| లాక్-రోటర్ కరెంట్ | 450 mA | డ్రైవర్ మరియు రక్షణ సర్క్యూట్ పరిమాణానికి ఉపయోగపడుతుంది |
| తగ్గింపు నిష్పత్తి | 2400:1 (DN15–DN20) 3700:1 (DN25) |
వాల్వ్ పరిమాణానికి తగ్గింపు నిష్పత్తిని సరిపోల్చండి; DN25లో 2400:1ని ఉపయోగించవద్దు |
| అవుట్పుట్ టార్క్ | ≥1.8 N·m (2400:1) ≥2.7 N·m (3700:1) |
వాల్వ్ సీటింగ్ టార్క్ మరియు పైపు పరిమాణానికి వ్యతిరేకంగా నిర్ధారించండి |
| తెరిచి/మూసివేసే సమయం | ≤10 సె (2400:1) ≤16 సె (3700:1) |
రేట్ చేయబడిన వోల్టేజ్ వద్ద ఓపెన్-టు-క్లోజ్ లేదా క్లోజ్-టు-ఓపెన్ |
| జలనిరోధిత రేటింగ్ | IP67 | తేమ, స్ప్లాష్-ప్రోన్ మరియు అవుట్డోర్ మీటర్ ఎన్‌క్లోజర్‌లకు అనుకూలం |
| కనెక్టర్ | PH రకం, 6 వైర్లతో 4P | 4 సిగ్నల్ లైన్లు + 2 పవర్ వైర్లు; డేటాషీట్‌కు వ్యతిరేకంగా వైర్ నిర్వచనాన్ని నిర్ధారించండి |
మీ మీటర్ బోర్డ్ వేరొక కనెక్టర్‌ని ఉపయోగిస్తుంటే లేదా వేరే వైర్ డెఫినిషన్‌ను ఆశించినట్లయితే, కైయే యొక్క ఇంజనీరింగ్ బృందం జీనుని సమీక్షించి, ప్రామాణిక ప్లగ్‌ని అననుకూల బోర్డ్‌లోకి బలవంతంగా ఉంచడం కంటే సరిపోలిన కాన్ఫిగరేషన్‌ను ప్రతిపాదించవచ్చు.
మాడ్యులర్ మీటర్ ప్లాట్‌ఫారమ్‌ల కోసం, యాక్యుయేటర్ మీటర్ బోర్డ్, వాల్వ్ స్టెమ్ మరియు ఎన్‌క్లోజర్‌తో సరిపోయేంత మాత్రమే మంచిది. ఈ యాక్యుయేటర్ 6 వైర్లతో PH-రకం 4P కనెక్టర్‌ను ఉపయోగిస్తుంది: 4 సిగ్నల్ లైన్లు మరియు 2 పవర్ వైర్లు. ప్లగ్ హార్డ్-వైర్డ్ కాకుండా నేరుగా మీటర్ బోర్డులో కూర్చోవడానికి ఉద్దేశించబడింది.
పవర్ వైరింగ్.పవర్ జత మోటార్ డ్రైవ్‌ను ఫీడ్ చేస్తుంది. సాధారణ ఆపరేటింగ్ కరెంట్ ≤25 mA అయినప్పటికీ, డ్రైవ్ సర్క్యూట్ లాక్-రోటర్ కరెంట్ 450 mA కోసం పరిమాణంలో ఉండాలి, ఎందుకంటే వాల్వ్ సీటింగ్ క్లుప్తంగా అధిక కరెంట్‌ను డిమాండ్ చేస్తుంది. యాక్యుయేటర్ ఫీల్డ్ రీప్లేస్ చేయగలిగితే మీటర్ బోర్డుపై రివర్స్-పోలారిటీ రక్షణ సిఫార్సు చేయబడింది.
సిగ్నల్ వైరింగ్.4 సిగ్నల్ లైన్లు ఓపెన్/క్లోజ్ కంట్రోల్ మరియు పొజిషన్ ఫీడ్‌బ్యాక్‌ను కలిగి ఉంటాయి. ఈ సర్క్యూట్‌ను పవర్ లైన్‌గా కాకుండా కంట్రోల్ ఇన్‌పుట్‌గా పరిగణించాలి మరియు కమ్యూనికేషన్ మాడ్యూల్ నుండి స్వతంత్రంగా ఉండాలి, తద్వారా కమ్యూనికేషన్ వైఫల్యం వాల్వ్ నియంత్రణను నిలిపివేయదు.
వైర్ నిర్వచనం.ప్రస్తుత ఉత్పత్తి డాక్యుమెంటేషన్ 6 వైర్‌లను చూపుతుంది, అయితే ఉత్పత్తికి ముందు వాస్తవ డేటాషీట్‌కు వ్యతిరేకంగా రంగు నిర్వచనాలు తప్పనిసరిగా నిర్ధారించబడాలి. నమూనా ఆమోదానికి ముందు కొనుగోలుదారులు తుది వైరింగ్ రేఖాచిత్రం మరియు పిన్‌అవుట్‌ను అభ్యర్థించాలి.
మౌంటు ఇంటర్ఫేస్.యాక్యుయేటర్ DN15–DN25 మాడ్యులర్ స్మార్ట్-మీటర్ వాల్వ్ బాడీలపై ఉపయోగించే వాల్వ్ స్టెమ్ మరియు మౌంటు ప్యాటర్న్ చుట్టూ రూపొందించబడింది. వాల్యూమ్ విడుదలకు ముందు, కొనుగోలుదారులు మీటర్ హౌసింగ్ లోపల స్టెమ్ స్క్వేర్, మౌంటు హోల్ స్పేసింగ్ మరియు యాక్యుయేటర్ ఓరియంటేషన్‌ను నిర్ధారించాలి. ఉత్పత్తి ఆర్డర్‌ను ఉంచడానికి ముందు కైయే మెకానికల్ ఫిట్-చెక్ కోసం నమూనాను సరఫరా చేయవచ్చు.
మీరు మీటర్ హౌసింగ్ లేదా పూర్తి వాల్వ్ అసెంబ్లీని కూడా సోర్సింగ్ చేస్తుంటే, యాక్యుయేటర్‌తో కలిసి సమీక్షించవచ్చునీటి మీటర్ షెల్మరియు అసెంబ్లీ వద్ద ఇంటర్ఫేస్ అసమతుల్యతను తగ్గించడానికి వాల్వ్ బాడీ.
యాక్చుయేటర్ మాడ్యులర్ స్మార్ట్-మీటర్ ప్లాట్‌ఫారమ్‌ల కోసం ఉంచబడింది, ఇక్కడ బ్యాటరీతో నడిచే ఆపరేషన్, తక్కువ కరెంట్ డ్రా మరియు హై-స్పీడ్ యాక్చుయేషన్ కంటే ప్లగ్-ఇన్ కనెక్టర్ ఎక్కువగా ఉంటుంది. సాధారణ వాల్యూమ్ అప్లికేషన్‌లు:
యాక్చుయేటర్ Kaiye యొక్క విస్తృత నీటి-మీటర్ కాంపోనెంట్ ప్లాట్‌ఫారమ్‌లో భాగం కాబట్టి, బహుళ భాగాలను సోర్సింగ్ చేసే కొనుగోలుదారులు అర్హత మరియు లాజిస్టిక్‌లను ఏకీకృతం చేయవచ్చు. మీ ప్రాజెక్ట్‌కి మీటర్ స్థాయిలో వైర్‌లెస్ కమ్యూనికేషన్ కూడా అవసరమైతే, యాక్యుయేటర్ కైయేతో పాటు పనిచేసేలా రూపొందించబడిందివైర్లెస్ నీటి మీటర్వేదిక. మీరు కూడా పూర్తి సమీక్షించవచ్చునీటి మీటర్ యాక్యుయేటర్ పరిధిసంబంధిత నమూనాల కోసం.
B2B కొనుగోలుదారుల కోసం, “తయారీదారు” అంటే ప్రాసెస్ నియంత్రణ అని అర్థం, కేటలాగ్‌తో కూడిన వ్యాపార సంస్థ మాత్రమే కాదు. Kaiye ISO 9001 నాణ్యతా వ్యవస్థను నిర్వహిస్తోంది, యాక్యుయేటర్ అసెంబ్లీల కోసం స్వయంచాలక ఉత్పత్తిని నడుపుతోంది మరియు రెండు దశాబ్దాలకు పైగా నీటి-మీటర్ యాక్యుయేటర్‌లను ఉత్పత్తి చేస్తోంది. ఈ మాడ్యులర్ యాక్యుయేటర్ ఆ ఉత్పత్తి స్థావరం నుండి మూడు కాంక్రీట్ మార్గాల్లో ప్రయోజనం పొందుతుంది:
బ్యాచ్ స్థిరత్వం.నియంత్రిత కొలతలకు గేర్లు మెషిన్ చేయబడతాయి. ఆటోమేటెడ్ అసెంబ్లీ గేర్ మెష్, టార్క్ అవుట్పుట్ మరియు ప్రతిస్పందన సమయంలో యూనిట్-టు-యూనిట్ వైవిధ్యాన్ని తగ్గిస్తుంది-మీరు యుటిలిటీ ప్రాజెక్ట్‌లో వేలాది యాక్యుయేటర్‌లను ఇన్‌స్టాల్ చేస్తున్నప్పుడు కీలకం.
ఇన్‌కమింగ్ తనిఖీ మరియు చివరి పరీక్ష.ప్రామాణిక ఉత్పత్తిలో ప్రస్తుత డ్రా, ప్రతిస్పందన సమయం మరియు వాల్వ్ ప్రయాణం కోసం ఫంక్షనల్ తనిఖీలు ఉంటాయి. వాల్యూమ్ ఆర్డర్ చేయడానికి ముందు కొనుగోలుదారులు తనిఖీ ప్రోటోకాల్ మరియు నమూనా ప్రణాళికను అభ్యర్థించవచ్చు.
గుర్తించదగినది.మోడల్ కోడ్, ప్రొడక్షన్ బ్యాచ్ మరియు టెస్ట్ రికార్డ్‌లు అలాగే ఉంచబడతాయి, తద్వారా ఫీల్డ్ సమస్య కనిపించినట్లయితే, ప్రాజెక్ట్‌లోని ప్రతి యాక్యుయేటర్‌ను అనుమానితులుగా పరిగణించడం కంటే ప్రభావిత జనాభాను వేరు చేయవచ్చు. కైయే యొక్క ప్రొడక్షన్ బేస్ మరియు నాణ్యమైన వ్యవస్థ గురించి మరింత తెలుసుకోవడానికి, చూడండికంపెనీ ప్రొఫైల్ మరియు తయారీ అవలోకనం.
మాడ్యులర్ యాక్యుయేటర్ స్టాండర్డ్ యూనిట్‌గా అందుబాటులో ఉంది, కానీ స్టాండర్డ్ అంటే స్థిరమైనది కాదు. OEM మరియు ప్రాజెక్ట్ కొనుగోలుదారుల కోసం, సాంకేతిక సమీక్ష తర్వాత కింది అంశాలు సాధారణంగా అనుకూలీకరించబడతాయి:
కేబుల్ మరియు కనెక్టర్.కేబుల్ పొడవు, వైర్ గేజ్, కలర్ కోడ్ మరియు కనెక్టర్ రకాన్ని మీ మీటర్ హౌసింగ్ మరియు అసెంబ్లీ ఫిక్చర్‌తో సరిపోల్చడానికి పేర్కొనవచ్చు.
వైర్ నిర్వచనం మరియు నియంత్రణ తర్కం.ఓపెన్/క్లోజ్ సిగ్నల్ మ్యాపింగ్ మరియు పవర్ పోలారిటీని మీ మీటర్ బోర్డ్‌తో సమలేఖనం చేయవచ్చు.
తగ్గింపు నిష్పత్తి.మీ వాల్వ్ పరిమాణం DN15–DN25 కంటే తక్కువగా ఉంటే లేదా సీటింగ్ టార్క్ అసాధారణంగా ఉంటే, ప్రామాణిక 2400:1 లేదా 3700:1 కాన్ఫిగరేషన్ కంటే ప్రత్యామ్నాయ గేర్ రేషియో లేదా మోటార్ టైర్ సరైనది కావచ్చు.
బ్రాండింగ్ మరియు ప్యాకేజింగ్.వాల్యూమ్ ఆర్డర్‌ల కోసం ప్రైవేట్-లేబుల్ మార్కింగ్, న్యూట్రల్ ప్యాకేజింగ్ మరియు ప్రాజెక్ట్-నిర్దిష్ట లేబులింగ్ అందుబాటులో ఉన్నాయి.
సాధారణ MOQ మరియు లీడ్ టైమ్ కొటేషన్ వద్ద నిర్ధారించబడతాయి. ఆర్డర్ పరిమాణం మరియు కాంపోనెంట్ లభ్యత ఆధారంగా సాధారణంగా PO మరియు నమూనా నిర్ధారణ తర్వాత 15-30 రోజులకు ప్రామాణిక డెలివరీ జరుగుతుంది.
మాడ్యులర్ యాక్యుయేటర్ ఏ తెలివైన వాటర్ మీటర్ స్పెసిఫికేషన్‌లకు అనుకూలంగా ఉంటుంది?
యాక్యుయేటర్ DN15–DN25 ఇంటెలిజెంట్ వాటర్ మీటర్ల కోసం రూపొందించబడింది. DN15 మరియు DN20 మీటర్ల కోసం 2400:1 తగ్గింపు మరియు DN25 మీటర్ల కోసం 3700:1 తగ్గింపు, ప్రతి క్యాలిబర్ యొక్క వాల్వ్ నియంత్రణ అవసరాలకు సరిపోలుతుంది.
తక్కువ ఆపరేటింగ్ కరెంట్ (≤25 mA) యొక్క ప్రయోజనం ఏమిటి?
తక్కువ ఆపరేటింగ్ కరెంట్ బ్యాటరీతో నడిచే మీటర్లకు విద్యుత్ వినియోగాన్ని తగ్గిస్తుంది, బ్యాటరీ రీప్లేస్‌మెంట్ సైకిల్‌లను పొడిగిస్తుంది మరియు ఆపరేషన్ సమయంలో వేడి మరియు శబ్దాన్ని తగ్గిస్తుంది.
కనెక్టర్ మరియు వైరింగ్ కాన్ఫిగరేషన్ అంటే ఏమిటి?
యాక్యుయేటర్ 6 వైర్లతో PH-రకం 4P కనెక్టర్‌ను ఉపయోగిస్తుంది: 4 సిగ్నల్ లైన్లు మరియు 2 పవర్ వైర్లు. ఆర్డర్ చేయడానికి ముందు అసలు ఉత్పత్తి డేటాషీట్‌కు వ్యతిరేకంగా ఖచ్చితమైన వైర్ రంగు నిర్వచనాన్ని నిర్ధారించండి.
కేబుల్, కనెక్టర్ లేదా బ్రాండింగ్‌ని అనుకూలీకరించవచ్చా?
అవును. వాల్యూమ్ ఆర్డర్‌ల కోసం కేబుల్ పొడవు, వైర్ గేజ్, కలర్ కోడ్, కనెక్టర్ రకం మరియు ప్రైవేట్ లేబుల్ మార్కింగ్‌ను పేర్కొనవచ్చు.
సాధారణ ఆర్డర్‌ల డెలివరీ సమయం ఎంత?
డెలివరీ సమయం సాధారణంగా 15-30 రోజులు, మరియు మోడల్ వ్యవధి మరియు ఆర్డర్ పరిమాణం ఆధారంగా తక్కువ లేదా ఎక్కువ సమయం ఉండవచ్చు.
