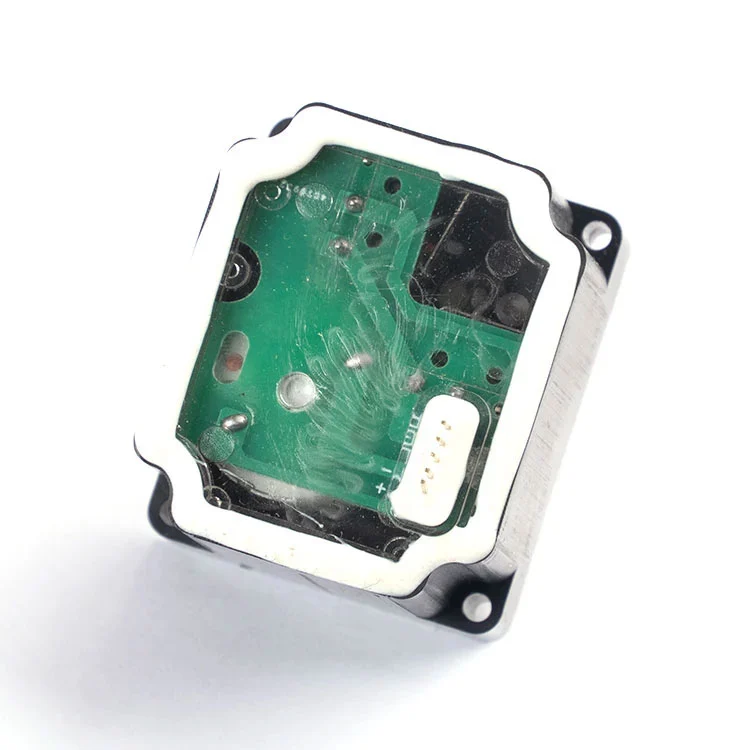

DN15–DN25 స్మార్ట్ వాటర్ మీటర్ల కోసం 3.6V వాటర్ మీటర్ నో-వైర్ యాక్యుయేటర్.
నో-వైర్ 2.0mm 5-పిన్ ప్లగ్-అండ్-ప్లే కనెక్షన్, కేబుల్ వెల్డింగ్ లేదు. 3.6V DC · 2.5–5V ఆపరేబుల్ · ద్వంద్వ తగ్గింపు: DN15–DN20కి 2400:1, DN25కి 3700:1 · ≥1.8–2.7 N·m టార్క్ · ≤25 mA ఆపరేటింగ్ కరెంట్ · 450 mA · 10-6 లాక్డ్-రోటర్ ఓపెన్ IP67.
ఆటోమేటెడ్ మీటర్ అసెంబ్లీ మరియు బ్యాటరీతో నడిచే స్మార్ట్ మీటర్ ప్లాట్‌ఫారమ్‌ల కోసం రూపొందించబడింది. పిన్ ఫంక్షన్‌లు మరియు క్రమాన్ని అనుకూలీకరించవచ్చు.
OEM పిన్ నిర్వచనం, కనెక్టర్ మరియు బ్రాండింగ్ అనుకూలీకరణ. కొటేషన్ వద్ద MOQ మరియు లీడ్ టైమ్ నిర్ధారించబడింది.సరిపోలిన కొటేషన్ కోసం మీ మీటర్ ప్లాట్‌ఫారమ్ స్పెసిఫికేషన్‌లను పంపండి.
మీరు స్మార్ట్ వాటర్ మీటర్ ప్రొడక్షన్ లైన్ కోసం యాక్యుయేటర్‌లను సోర్సింగ్ చేస్తుంటే, ఆమోదం ప్రశ్నలు ఊహించదగినవి: కనెక్షన్‌కి కేబుల్ వెల్డింగ్ అవసరమా, పాత వాల్వ్‌పై టార్క్ హోల్డ్ అవుతుందా మరియు పిన్ డెఫినిషన్ రీవర్క్ చేయకుండా మీ మీటర్ బోర్డ్‌తో సరిపోలుతుందా? ఈ నో-వైర్ యాక్యుయేటర్ ఆ మూడు పరిమితుల చుట్టూ నిర్మించబడింది.
కైయే స్మార్ట్ మీటరింగ్‌ను ప్రారంభించినప్పటి నుండి వార్షిక యాక్చుయేటర్ సామర్థ్యంతో వాటర్ మీటర్ యాక్యుయేటర్‌లను తయారు చేసింది.10 మిలియన్ సెట్లుమరియు 30 సంవత్సరాల కంటే ఎక్కువ హార్డ్‌వేర్ మరియు కంట్రోల్-వాల్వ్ ఉత్పత్తి అనుభవం. ఈ నో-వైర్ యాక్యుయేటర్ ఆ వాల్యూమ్-నిరూపితమైన ప్లాట్‌ఫారమ్‌లో భాగం-OEM ఇంటిగ్రేషన్, బ్యాచ్ స్థిరత్వం మరియు ఊహించదగిన లీడ్ టైమ్‌ల కోసం రూపొందించబడింది.
మీరు క్రింద కనెక్షన్ పోలిక, పని పారామితులు, పిన్ నిర్వచనం, సేకరణ పరిమితులు మరియు నమూనాను ఆమోదించే ముందు మీ ఇంజనీరింగ్ బృందం అడిగే సాంకేతిక ప్రశ్నలను కనుగొంటారు.

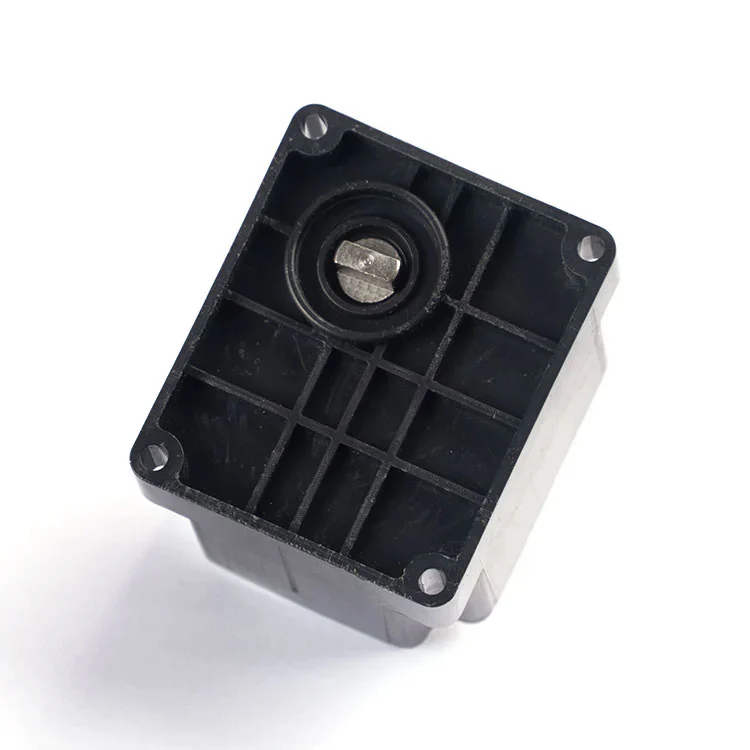

2.0mm 5-పిన్ ప్లగ్‌ని మీటర్ బోర్డ్ సాకెట్‌తో సమలేఖనం చేయండి మరియు వాల్వ్ స్టెమ్‌పై యాక్యుయేటర్‌ను కూర్చోండి.
ప్లగ్ పూర్తిగా కూర్చోబడి ఉందని మరియు పిన్ పరిచయం స్థిరంగా ఉందో లేదో తనిఖీ చేయండి. కేబుల్ వెల్డింగ్ అవసరం లేదు.
బ్యాచ్ విడుదలకు ముందు ఓపెన్/క్లోజ్ రెస్పాన్స్, కరెంట్ డ్రా మరియు వాల్వ్ ట్రావెల్‌ను ఆన్ చేసి వెరిఫై చేయండి.
దిగువ పట్టిక ప్రామాణిక నో-వైర్ యాక్యుయేటర్ కాన్ఫిగరేషన్‌ను ప్రతిబింబిస్తుంది. మీ మీటర్ ప్లాట్‌ఫారమ్ వేరే వోల్టేజ్, టార్క్ కర్వ్ లేదా పిన్ డెఫినిషన్‌లో పనిచేసే చోట, OEM సమీక్ష సమయంలో ఈ పారామితులను అనుకూలీకరించవచ్చు.
| పరామితి | ప్రామాణిక విలువ | సేకరణ గమనిక |
|---|---|---|
| రేట్ చేయబడిన వోల్టేజ్ | 3.6 V DC | మీటర్ బ్యాటరీ ప్యాక్‌తో అనుకూలతను నిర్ధారించండి |
| ఆపరేట్ చేయగల వోల్టేజ్ రేంజ్ | 2.5-5 V DC | పరిధిలో ఉన్న అధిక వోల్టేజ్ ఎక్కువ టార్క్‌ని అందిస్తుంది కానీ జీవితకాలాన్ని తగ్గిస్తుంది |
| ఆపరేటింగ్ కరెంట్ | ≤25 mA | స్టాండ్‌బై మాత్రమే కాకుండా వాల్వ్ ప్రయాణ సమయంలో గరిష్ట కరెంట్ కోసం బడ్జెట్ |
| లాక్-రోటర్ కరెంట్ | సుమారు 450 mA (300-సిరీస్ మోటార్) | డ్రైవర్ మరియు రక్షణ సర్క్యూట్ పరిమాణానికి ఉపయోగపడుతుంది |
| తగ్గింపు నిష్పత్తి | 2400:1 (DN15–DN20) 3700:1 (DN25) |
వాల్వ్ పరిమాణానికి తగ్గింపు నిష్పత్తిని సరిపోల్చండి; DN25లో 2400:1ని ఉపయోగించవద్దు |
| అవుట్పుట్ టార్క్ | ≥1.8 N·m (2400:1) ≥2.7 N·m (3700:1) |
వాల్వ్ సీటింగ్ టార్క్ మరియు పైపు పరిమాణానికి వ్యతిరేకంగా నిర్ధారించండి |
| తెరిచి/మూసివేసే సమయం | ≤10 సె (2400:1) ≤16 సె (3700:1) |
రేట్ చేయబడిన వోల్టేజ్ వద్ద ఓపెన్-టు-క్లోజ్ లేదా క్లోజ్-టు-ఓపెన్ |
| జలనిరోధిత రేటింగ్ | IP67 | దుమ్ము-బిగుతుగా మరియు తాత్కాలిక ఇమ్మర్షన్ నుండి రక్షించబడింది |
| కనెక్షన్ | 2.0mm 5-పిన్ ప్లగ్-అండ్-ప్లే, కేబుల్ వెల్డింగ్ లేదు | పిన్ ఫంక్షన్‌లు మరియు క్రమాన్ని అనుకూలీకరించవచ్చు |
మీ మీటర్ బోర్డ్ వేరొక పిన్ డెఫినిషన్‌ని ఉపయోగిస్తుంటే లేదా వేరే కనెక్టర్‌ని ఆశించినట్లయితే, కైయే ఇంజనీరింగ్ బృందం ఇంటర్‌ఫేస్‌ని సమీక్షించవచ్చు మరియు ప్రామాణిక ప్లగ్‌ని అననుకూల బోర్డ్‌లోకి బలవంతంగా ఉంచడం కంటే సరిపోలిన కాన్ఫిగరేషన్‌ను ప్రతిపాదించవచ్చు.
యాక్యుయేటర్ ప్రామాణిక 2.0mm 5-పిన్ ఇంటర్‌ఫేస్‌ను ఉపయోగిస్తుంది. మీ ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా పిన్ ఫంక్షన్‌లు మరియు క్రమాన్ని అనుకూలీకరించవచ్చు.
| పిన్ సంఖ్య (2.0మి.మీ) | పిన్ ఫంక్షన్ నిర్వచనం |
|---|---|
| I | వాల్వ్ ఓపెన్ కంట్రోల్ సిగ్నల్ |
| II | సాధారణ టెర్మినల్ (COM) |
| III | వాల్వ్ క్లోజ్ కంట్రోల్ సిగ్నల్ |
| IV | DC పవర్ పాజిటివ్ (+) |
| V | DC పవర్ నెగటివ్ (-) |
పవర్ పిన్స్.పిన్ IV మరియు V మోటార్ డ్రైవ్‌ను ఫీడ్ చేస్తాయి. సాధారణ ఆపరేటింగ్ కరెంట్ ≤25 mA అయినప్పటికీ, డ్రైవ్ సర్క్యూట్ లాక్-రోటర్ కరెంట్ 450 mA కోసం పరిమాణంలో ఉండాలి, ఎందుకంటే వాల్వ్ సీటింగ్ క్లుప్తంగా అధిక కరెంట్‌ను డిమాండ్ చేస్తుంది. యాక్యుయేటర్ ఫీల్డ్ రీప్లేస్ చేయగలిగితే మీటర్ బోర్డుపై రివర్స్-పోలారిటీ రక్షణ సిఫార్సు చేయబడింది.
కంట్రోల్ పిన్స్.పిన్ I, II, మరియు III ఓపెన్/క్లోజ్ కంట్రోల్ మరియు COMను కలిగి ఉంటాయి. ఈ సర్క్యూట్‌ను పవర్ లైన్‌గా కాకుండా కంట్రోల్ ఇన్‌పుట్‌గా పరిగణించాలి మరియు కమ్యూనికేషన్ మాడ్యూల్ నుండి స్వతంత్రంగా ఉండాలి, తద్వారా కమ్యూనికేషన్ వైఫల్యం వాల్వ్ నియంత్రణను నిలిపివేయదు.
వాల్యూమ్ విడుదలకు ముందు, కొనుగోలుదారులు మీటర్ హౌసింగ్ లోపల పిన్ సీక్వెన్స్, ప్లగ్ ఓరియంటేషన్ మరియు యాక్యుయేటర్ పొజిషన్‌ను నిర్ధారించాలి. ఉత్పత్తి ఆర్డర్‌ను ఉంచే ముందు కైయే మెకానికల్ మరియు ఎలక్ట్రికల్ ఫిట్-చెక్ కోసం నమూనాను సరఫరా చేయవచ్చు.
యాక్చుయేటర్ స్మార్ట్ మీటర్ ప్లాట్‌ఫారమ్‌ల కోసం ఉంచబడింది, ఇక్కడ ప్లగ్-అండ్-ప్లే అసెంబ్లీ, తక్కువ కరెంట్ డ్రా మరియు హై-స్పీడ్ యాక్చుయేషన్ కంటే స్థిరమైన పిన్ కనెక్షన్ ముఖ్యమైనవి. సాధారణ వాల్యూమ్ అప్లికేషన్‌లు:
యాక్చుయేటర్ Kaiye యొక్క విస్తృత నీటి-మీటర్ కాంపోనెంట్ ప్లాట్‌ఫారమ్‌లో భాగం కాబట్టి, బహుళ భాగాలను సోర్సింగ్ చేసే కొనుగోలుదారులు అర్హత మరియు లాజిస్టిక్‌లను ఏకీకృతం చేయవచ్చు. మీ ప్రాజెక్ట్‌కి మీటర్ స్థాయిలో వైర్‌లెస్ కమ్యూనికేషన్ కూడా అవసరమైతే, యాక్యుయేటర్ కైయేతో పాటు పనిచేసేలా రూపొందించబడిందివైర్లెస్ నీటి మీటర్వేదిక. మీరు కూడా పూర్తి సమీక్షించవచ్చునీటి మీటర్ యాక్యుయేటర్ పరిధిసంబంధిత నమూనాల కోసం.
B2B కొనుగోలుదారుల కోసం, “తయారీదారు” అంటే ప్రాసెస్ నియంత్రణ అని అర్థం, కేటలాగ్‌తో కూడిన వ్యాపార సంస్థ మాత్రమే కాదు. Kaiye ISO 9001 నాణ్యతా వ్యవస్థను నిర్వహిస్తోంది, యాక్యుయేటర్ అసెంబ్లీల కోసం స్వయంచాలక ఉత్పత్తిని నడుపుతోంది మరియు రెండు దశాబ్దాలకు పైగా నీటి-మీటర్ యాక్యుయేటర్‌లను ఉత్పత్తి చేస్తోంది. ఈ నో-వైర్ యాక్యుయేటర్ ఆ ప్రొడక్షన్ బేస్ నుండి మూడు కాంక్రీట్ మార్గాల్లో ప్రయోజనం పొందుతుంది:
బ్యాచ్ స్థిరత్వం.నో-వైర్ పిన్ కనెక్షన్ మాన్యువల్ కేబుల్ వెల్డింగ్ను తొలగిస్తుంది, ఇది యాక్యుయేటర్ అసెంబ్లీలో యూనిట్-టు-యూనిట్ వైవిధ్యం యొక్క అతిపెద్ద వనరులలో ఒకటి. ఆటోమేటెడ్ అసెంబ్లీ మరియు నియంత్రిత పిన్ కొలతలు కాంటాక్ట్ రెసిస్టెన్స్ మరియు రెస్పాన్స్ టైమ్‌లో వైవిధ్యాన్ని తగ్గిస్తాయి.
ఇన్‌కమింగ్ తనిఖీ మరియు చివరి పరీక్ష.ప్రామాణిక ఉత్పత్తిలో ప్రస్తుత డ్రా, ప్రతిస్పందన సమయం మరియు వాల్వ్ ప్రయాణం కోసం ఫంక్షనల్ తనిఖీలు ఉంటాయి. వాల్యూమ్ ఆర్డర్ చేయడానికి ముందు కొనుగోలుదారులు తనిఖీ ప్రోటోకాల్ మరియు నమూనా ప్రణాళికను అభ్యర్థించవచ్చు.
గుర్తించదగినది.మోడల్ కోడ్, ప్రొడక్షన్ బ్యాచ్ మరియు టెస్ట్ రికార్డ్‌లు అలాగే ఉంచబడతాయి, తద్వారా ఫీల్డ్ సమస్య కనిపించినట్లయితే, ప్రాజెక్ట్‌లోని ప్రతి యాక్యుయేటర్‌ను అనుమానితులుగా పరిగణించడం కంటే ప్రభావిత జనాభాను వేరు చేయవచ్చు. కైయే యొక్క ప్రొడక్షన్ బేస్ మరియు నాణ్యమైన వ్యవస్థ గురించి మరింత తెలుసుకోవడానికి, చూడండికంపెనీ ప్రొఫైల్ మరియు తయారీ అవలోకనం.
నో-వైర్ యాక్యుయేటర్ ప్రామాణిక యూనిట్‌గా అందుబాటులో ఉంది, కానీ స్టాండర్డ్ అంటే స్థిరమైనది కాదు. OEM మరియు ప్రాజెక్ట్ కొనుగోలుదారుల కోసం, సాంకేతిక సమీక్ష తర్వాత కింది అంశాలు సాధారణంగా అనుకూలీకరించబడతాయి:
పిన్ నిర్వచనం మరియు క్రమం.పిన్ ఫంక్షన్‌లు మరియు పిన్ ఆర్డర్‌లను మీ మీటర్ బోర్డ్‌తో సమలేఖనం చేయవచ్చు.
కనెక్టర్ మరియు హౌసింగ్.మీ మీటర్ ఎన్‌క్లోజర్ మరియు అసెంబ్లీ ఫిక్చర్‌తో సరిపోలడానికి ప్లగ్ రకం, ఓరియంటేషన్ మరియు యాక్యుయేటర్ హౌసింగ్‌ను పేర్కొనవచ్చు.
తగ్గింపు నిష్పత్తి.మీ వాల్వ్ పరిమాణం DN15–DN25 కంటే తక్కువగా ఉంటే లేదా సీటింగ్ టార్క్ అసాధారణంగా ఉంటే, ప్రామాణిక 2400:1 లేదా 3700:1 కాన్ఫిగరేషన్ కంటే ప్రత్యామ్నాయ గేర్ రేషియో లేదా మోటార్ టైర్ సరైనది కావచ్చు.
బ్రాండింగ్ మరియు ప్యాకేజింగ్.వాల్యూమ్ ఆర్డర్‌ల కోసం ప్రైవేట్-లేబుల్ మార్కింగ్, న్యూట్రల్ ప్యాకేజింగ్ మరియు ప్రాజెక్ట్-నిర్దిష్ట లేబులింగ్ అందుబాటులో ఉన్నాయి.
సాధారణ MOQ మరియు లీడ్ టైమ్ కొటేషన్ వద్ద నిర్ధారించబడతాయి. ఆర్డర్ పరిమాణం మరియు కాంపోనెంట్ లభ్యత ఆధారంగా సాధారణంగా PO మరియు నమూనా నిర్ధారణ తర్వాత 15-30 రోజులకు ప్రామాణిక డెలివరీ జరుగుతుంది.
ఈ యాక్యుయేటర్‌లో "నో వైర్" అంటే ఏమిటి?
ఇది నో-వైర్ పిన్ కనెక్షన్‌ని సూచిస్తుంది: యాక్యుయేటర్ నేరుగా మీటర్ బేస్‌లోకి మరియు ఎలక్ట్రానిక్ మాడ్యూల్‌లోకి 2.0mm 5-పిన్ ఇంటర్‌ఫేస్ ద్వారా ప్లగ్ చేయబడుతుంది, కేబుల్ వెల్డింగ్ అవసరం లేదు. ఇది అసెంబ్లీని సులభతరం చేస్తుంది మరియు ఆటోమేటెడ్ ప్రొడక్షన్ లైన్‌లకు మద్దతు ఇస్తుంది.
నో-వైర్ యాక్యుయేటర్ ఏ వాటర్ మీటర్ కాలిబర్‌లకు అనుకూలంగా ఉంటుంది?
ఇది DN15–DN25 స్మార్ట్ వాటర్ మీటర్ల కోసం రూపొందించబడింది. DN15 మరియు DN20 మీటర్ల కోసం 2400:1 తగ్గింపును మరియు DN25 మీటర్ల కోసం 3700:1 తగ్గింపును ఉపయోగించండి.
పిన్ నిర్వచనం ఏమిటి?
ప్రామాణిక 2.0mm 5-పిన్ నిర్వచనం: I వాల్వ్ ఓపెన్ కంట్రోల్ సిగ్నల్, II కామన్ టెర్మినల్ (COM), III వాల్వ్ క్లోజ్ కంట్రోల్ సిగ్నల్, IV DC పవర్ పాజిటివ్ (+), V DC పవర్ నెగటివ్ (-). పిన్ ఫంక్షన్‌లు మరియు క్రమాన్ని అనుకూలీకరించవచ్చు.
పిన్ నిర్వచనం, కేబుల్ లేదా బ్రాండింగ్‌ని అనుకూలీకరించవచ్చా?
అవును. సాంకేతిక సమీక్ష తర్వాత వాల్యూమ్ ఆర్డర్‌ల కోసం పిన్ ఫంక్షన్‌లు, పిన్ సీక్వెన్స్, కనెక్టర్ రకం మరియు ప్రైవేట్-లేబుల్ మార్కింగ్‌ను పేర్కొనవచ్చు.
సాధారణ ఆర్డర్‌ల డెలివరీ సమయం ఎంత?
డెలివరీ సమయం సాధారణంగా 15-30 రోజులు, మరియు మోడల్ వ్యవధి మరియు ఆర్డర్ పరిమాణం ఆధారంగా తక్కువ లేదా ఎక్కువ సమయం ఉండవచ్చు.
